AĞ KARTLARI (Network Interface Card, NIC)
Ağ kartları bilgisayar içine takılan ve bilgisayarları paylaşılan bir ortamdan
birbiriyle görüştüren cihazdır. Genel olarak, LAN içinde bulunan uç sistemlerin
ağa bağlanması için kullanılır. Bu kartlar kullanıldıkları teknolojilere göre
ayrılır. Ör : Ethernet teknolojisine dayanan bir LAN ‘a uç sistem bağlanması
için Ethernet Kart, ATM teknolojisine dayanan bir LAN’a bağlantı için de ATM
kart kullanılır.
Ağ Kartları, temel olarak ait olduğu teknolojinin fizikzel katmanına ait
fonksiyonları yerine getirir. Bir kart takılacağı bilgisayarın iç yoluna ve hem
de bağlanacağı aktif cihazın (Anahtar, HUB vs.) port arayüzüne uygun
olmalıdır.
Birçok üretici Ethernet kartlarını esneklik açısından hem 10 Mbps hem de 100 Mbps
‘te çalışacak şekilde üretmektedir. Bu kartlar hangi hızda çalışacağını ya
yapılan konfigürasyonla (manuel) anlar yada otomatik olarak karşı tarafa hangi
hızda bir arayüz varsa, ona kendisini uyarlayarak (autosense) çalışır.Ethernet
kartlarında fiziksel adres olarak da bilinen MAC düzeyinde adresleme
kullanılır.
Diğer tüm cihazlarda olduğu gibi Ethernet kart karşı taraftaki porta kablo ile
bağlanır. Kablo boyu ve mesafesi standartlar ile belirlenmiştir.
10Base-T de 10 Mbps > Cat 3,4,5 UTP kablo ile 100 m.
10Base-F de 10 Mbps > Çok Modlu Fiber Optik kanlo ile 2 Km.
100Base-TX de 100Mbps > Cat 5UTP kablo ile 100 m.
100Base-T4 de 100Mbps > Cat 3,4,5 UTP kablo ile 100 m.
1000Base-T de 1 Gbps > Cat 5 UTP kablo ile 100 m.
1000Base-LX de 1 Gbps > Çok Modlu Fiber Optik kablo (50 m ) ile 550 m.
TR Kart ; (Token Ring) Bu kartlar Jetonlu Halka Teknolojisine sahip portları
olan ağ cihazlarına uç sistemleri bağlamak için kullanılır. Bu kartlar hem 4
Mbps hem de 16 Mbps bağlantıyı desteler. Fiziksel bağlantı RJ-45 ve DB-9
şeklindedir.
FDDI Kart ; (Fiber Distributed Data Interface) FDDI Teknolojisi, Büyük LAN
uygulamalarında veya kampüs uygulamalarında Omurga ağ (Backbone) kurulması için
kullanılır.
FDDI ağa bir uç sistem bağlamak için iki tür kart vardır. Biri çift bağlantılı
arayüz (DAS, Dual Attachment Station), diğeri tek bağlantılı arayüz (SAS,
Single Attachment Station) ile bağlantı sağlanır.
DAS, arayüz ile bir istasyon iki halkaya bağlantı sağlarken, birinci halka da
sorun varsa, sorun olan noktanın her iki tarafındaki cihazlar olayı sezer ve
iletişimi sürdürecek şekilde kendini uyarlar. Böylece sorun olan nokta ağ ’dan
yalıtılarak ağın iletişim güvenliği sağlanır.
SAS yalnızca aktif halkaya bağlantı sağlar.Aynı anda iki halkaya bağlı
değildir. Bu bağlantıda arada birleştirici (Concentrator) kullanılmıştır. SAS
ile birleştirici arasında sorun çıkarsa birleştirici SAS ‘ı devreden
çıkarır.
ATM Kart ; (Asynchtonous Transfer Mode) ATM Teknolojisi kullanan bir omurgaya
bilgisayar bağlanması için ATM ağ kartı kullanılır. ATM, uçtan uca hizmet
(service) kalitesini garanti eden bir teknolojidir ve doğrudan ATM ağa bağlı uç
sistemler, kart ile bütünleşik gelen LAN emülasyon yazılımı aracılığıyla, eğer
ağda birden fazla vLAN (virtual LAN) varsa tek bir kart ile hepsine üye
olabilir. ATM kartlar genel olarak 155 Mbps olarak üretilmektedir.Bakır Cat5
UTP(Katagori5, Unshielded Twisted Pair) ve Fiber Optik seçenekleri
vardır.
Bağlantı arayüzleri iki türlüdür. Biri ATM portu olan UNI (User to Network
Interface) diğeri, ATM bulutu oluşturan Anahtarların birbirine bağlanması için
kullanılan NNI (Network to Network Interface) olarak adlandırılır.
PC Card/PCMCIA Kartları: (Personal Computer Memory Card Industry
Association)
Japon Bellek üreticileri bu kartları 80’ li yılların
sonlarında dizüstü bilgisayarlar için geliştirdiler çünkü o yıllarda dizüstü
bilgisayarların genişleme sorunları (dahili modem ve daha fazla bellek)vardı.
Hatta bu grupta çalışan yöneticiler bu kısaltmanın ne kadar önemli olacağını
bilseydik, başka bir isim seçerdik. Bazıları bizi sadece People Can’t Memorize
Computer Indsutry Acronyms (insanlar bilgisayar endüstrisi kısaltmalarını
hatırlayamaz)olarak hatırlıyor demişti.Birkaç yıl süren kötü başlangıçtan sonra
veri yolunun adı PC Card olarak değiştirildi.
Bu kartlar kredi kartına yakın ebatlara sahiptir ama biraz daha kısadır. Bu
kartlar daha sonra son derece popüler hale geldi.3 Tip olarak
geliştirildi.
Tip ; Release 1 Bellek kartı arabirimi olarak geliştirildi. 3.3 mm kalınlığında
68-pin bir bağlantı nokatsı vardır.Yazımcılıkta yüklenen RAM veya Flash bellek
kartıdır.
Tip; Type 2 yuvalarını ortaya çıkardı. Bunlar dahili modemlere olan gereksinim
üzerine çıkarıldı.5 mm kalınlığında üretilmişlerdir. Bu sırada Card service and
Socket Services yazılım standardı geliştirildi.
Tip ; Sabit diskleri desteklemeye yetecek kadar esnek Type 3 spesifikasyonu
tanımlandı. Bu kart 10,5 mm ye kadar kalınlıkta olabilir. Piyasada 13mm
kalınlığında type 3 sabit diskler de vardır.
PC Card standardı, bir PC CARD ‘ın çalışma esnasında çıkartılmasına ve
yüklenmesine olanak verir.Çoğu dizüstü bilgisayarlarda iki adet type 2 yuvası
olur.
CardBus, 1994 yılında ortaya çıktı. CardBus yuvası 32-bit veri yolu sunar. Daha
düşük gerilimlerde yaklaşık 3.3 volt ve altında çalışır. Verileri saniyede 133
megabyte’a varan hızlarda transfer eder. (dört byte genişliğinde ve 33 MHz’e
varan hızlarda çalışır)
100 megabit Ethernet’ i PC Card ve CardBus ile çalıştırınca CardBus ‘ın daha
hızlı çalıştığı görülür.
SİSTEME BAĞLANTILI OLARAK ÇALIŞMAK
Her koşulda,
her bir PC için bir Ethernet kartına ihtiyacımız vardır. Bu kartlarda
kurulduklarında daha az sorun çıkarır ve CPU 'nun kaynaklarını kullanarak fazla
yük getirmezler. Bu kartlar ISA ve PCI olarak kullanılmakla birlikte PCI olarak
kullanılanlar ISA lara göre daha iyidirler. Bu kartlar esneklik açısından hem
10 Mbps hem de 100 Mbps ‘te çalışacak şekilde üretilmektedir. Bu kartlar hangi
hızda çalışacağını ya yapılan konfigürasyonla (manuel) anlar yada otomatik
olarak karşı tarafa hangi hızda bir arayüz varsa, ona kendisini uyarlayarak
(autosense) çalışır. Bu kartlar RJ-45 girişi (Twisted Pair) sayesinde ve CAT5
yalıtılmış kablo ile Hub cihazına bağlanırlar.
Uygun windows sürücüleri mevcut sa kartların kurulumu ve konfigürasyonu kolay
sayılır. Windows eğer kart üreticisini belirleyememişse Realtek Ethernet kartı
olarak yüklemeyi önerir. Realtek chipsetler No-Name kartların çoğunda
kullanılır. Windows uygun karta atandığında kartın sol önünde ünlem işareti
oluşmaz. Eğer bir problem varsa (Denetim Masası-Sistem-Aygıt Yöneticisi-Ağ
Bağdaştırıcıları) kısmından IRQ veya I/O adresine (giriş/çıkış) ayarlı olup
olmadığına bakılır ve kartın kullandığı kaynaklar değiştirilir.Bilgisayarınızda
boş olarak 9-10-11 IRQ (Interrupt Request Line) numaraları verilir. Bu
numaralar başka sürücüler tarafından kullanılıyorsa değişik adrese atama
yapılmalıdır.
Bilgisayarlar ortak bir dil kullanarak birbirleri ile iletişim kurarlar. Bu
protokoller işletim sisteminden bağımsız çalışmakla birlikte değişik sistemlere
de veri alışverişine olanak tanırlar. TCP/IP protokolünde çalışan bir System
bilgisayarının konfigürasyonu
yandaki gibidir.

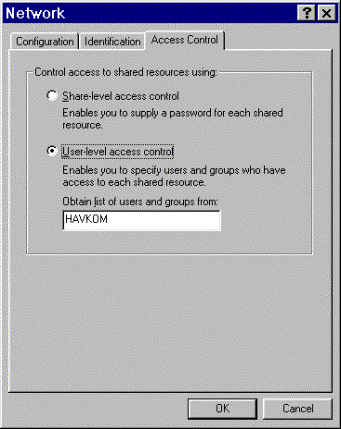

ACCESS CONTROL windows kullanıcısı paylaşım düzeyli (share level) ya da
kullanıcı temelli (user-level) olarak Network kaynaklarına erişim
düzenlenmektedir. Örnekte, kullanıcı temelli erişim 'de sisteme logon olan
kullanıcı kendisine verilen izinler temelinde domain kaynaklarını
kullanır.

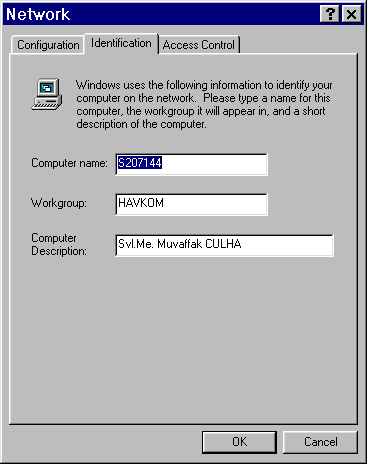

IDENTIFICATION bölümünde, Sisteme bağlı bilgisayarın adı, DOMAIN adı ve
kullanıcı adını içeren bilgiler yer alır.
Konfigürasyon bölümü, ayarlamaların yapıldığı bölümdür.
Client for Microsoft Network 'de Log on to Windows NT domain işaretlenerek
domaın adı (HAVKOM) verilmesi gerekir.
Network kartı sisteme önceden tanımlanmış olmalıdır.
TCP/IP (Transmission Control Protocol/Internet Protokol)
IP adresleri belirlenir. Subnet Mask kutusuna subnet'e atanan subnet mask
yazılır.
DHCP (Dynamic Host Configuration Protocol) client istemci olarak yapılır.DHCP
sunucusunun IP adresleri manuel olarak girilir. İnternet de İP Proxy tarafından
otomatik olarak verilir ve bu seçenek girilmez.
DNS (Domain Name Services) host adının yer aldığı bir veritabanıdır. Bilgisayar
adlarının çözülmesi için kullanılır
WINS (Windows Internet Name Service) bilgisayar adlarının IP adreslerine
çözülmesini sağlar.
-------------------------------------------------------------------------------------------------------------------------------------------------------
